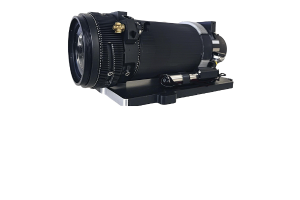

10-300国产化变焦机芯

10-300 Domestic Zoom Camera

产品介绍
  • 具备连续变焦、调焦功能；
  • 具备亮度、对比度、增益的自动/手动调节功能；
  • 具备图像增强功能；
  • 具备光学透雾和电子透雾功能；
  • 具备电子变倍功能；
  • 具备图像降噪功能；
  • 具备曝光时间自动/手动调节功能；
  • 具备图像清晰度（通透性或锐度）、色彩调节功能
  • Equipped with continuous zoom and focus functions
  • Supports automatic/manual adjustment of brightness, contrast, and gain
  • Equipped with image enhancement functionality
  • Provides optical defogging and electronic defogging features
  • Supports electronic zoom capability
  • Equipped with image noise reduction functionality
  • Supports automatic/manual adjustment of exposure time
  • Provides image clarity (transparency or sharpness) and color adjustment function
技术参数
镜头 1) 工作波段：420nm～950nm；
2) 焦距范围：不小于10mm～300mm；
3) 视场角：不小于36.6°×21.1°～1.8°×1.0°（1080P@3.4um）；
4) F数：≤6；
5) 变焦
    光学连续变焦；
    • 最大视场与最小视场切换时间≤10s；
    • 最大视场和最小视场快速切换时间≤6s；
    • 焦距报告精度≤5%。
6) 调焦
    • 手动调焦：手动调焦聚焦清晰往复次数≤3次；
    • 自动调焦：图像基本清晰时调焦时间≤1s；全模糊时调焦时间≤3s；
    • 在小视场下聚焦清晰后，视场变化过程中图像保持清晰。
7) 光轴
    • 光轴一致性：≤0.2mrad（小视场到大视场像素偏移量≤0.1mrad）；
    • 最小视场下光轴稳定性：≤0.1mrad（含滤片切换、振动冲击）；
    • 光轴与安装基面不平行度：≤0.3mrad；
    • 像面倾斜：≤0.5°。
8) 光学透雾
    • 采用滤片（可见光：420～750nm；近红外：750～950nm）切换方式；
    • 可见光、近红外滤片切换时间：≤2s；
    • 切换前后图像清晰度基本一致。
9) 图像清晰干净，无污点，图像四角清晰度一致，无偏色等明显异常现象
图像 1) 图像传感器：分辨率≥1920×1080；
2) 曝光方式：全局曝光；
3) 像元尺寸：3.4μm/3.4μm；
4) 具有手动和自动亮度、手动和自动增益、自动曝光功能；
5) 图像增强：具有提升对比度、消除雾霾的作用；
6) 图像质量：目标成像时无偏色和过曝现象；
镜头控制 1) 具备手动、自动调焦功能；
2) 具备连续变倍和视场切换功能，并返回焦距信息；
3) 具备可见光和近红外滤片切换功能；
4) 具备电机、电位器、限位开关、编码器等器件控制功能；
5) 其它必要功能。
Lens  1) Working Wavelength: 420nm–950nm
2) Focal Length: ≥10mm–300mm
3) Field of View: ≥36.6°×21.1° to 1.8°×1.0° (1080P @ 3.4μm)
4) F-number: ≤6
5) Zoom
   Optical continuous zoom
   • Max-to-min field switch time: ≤10s
   • Quick switch time: ≤6s
   • Focal length reporting accuracy: ≤5%
6) Focus
    • Manual Focus: Clear focus in ≤3 iterations
    • Auto Focus:
    • Basic clarity: ≤1s
    • Fully blurred: ≤3s
    • Maintains clarity during field-of-view transitions after focus.
7) Optical Axis
    • Consistency: ≤0.2mrad (pixel shift ≤0.1mrad from small to large FOV)
    • Stability at min FOV: ≤0.1mrad (including filter switching and vibrations)
    • Parallelism with mounting surface: ≤0.3mrad
    • Image plane tilt: ≤0.5°
8) Optical Defogging
    • Filter switching (Visible: 420–750nm; NIR: 750–950nm)
    • Switching time: ≤2s
    • Image clarity consistent before and after switching.
9) Image Quality
    • Clean, clear image with uniform clarity across corners, no color deviation, or visible defects.
Image 1) Resolution: ≥1920×1080
2) Exposure Mode: Global exposure
3) Pixel size: 3.4µm×3.4µm
4) Automatic/manual brightness, gain, and exposure settings
5) Image enhancement functionality to improve contrast and reduce haze
6) Image quality: No color bias or overexposure during target imaging
Lens Control 1) Manual and automatic focus functions.
2) Continuous zoom and field-of-view switching with focal length feedback.
3) Filter switching between visible light and near-infrared.
4) Control for motors, potentiometers, limit switches, encoders, and other components.
5) Other necessary control features.
